2.74MW·h岸基儲能式充電站

基本信息

公司自主開發設計生產的2.74MW·h岸基儲能式充電站，采用高可靠性獨立風道模塊，高頻變壓器隔離技術。產品功能包括：功能一：儲能電量為2.74MW·h，可以外接市電電網或光伏發電或風力發電電源，在外接電源功率僅500-600kW時，充電站仍可輸出1200kW以上的功率供船用儲能柜充電。功能二：在充滿電后不需要外接電源，可以用于完成6臺3.376MW·h船用儲能柜的充放電測試，測試過程中能將90%的電能進行回收到儲能電池里。充電站采用半自動柔性電纜連接方式，可實現無人值守功能。用于給電動貨柜船的大容量儲能柜充電，3.376MW·h船用儲能柜只需2.5小時即可充滿。

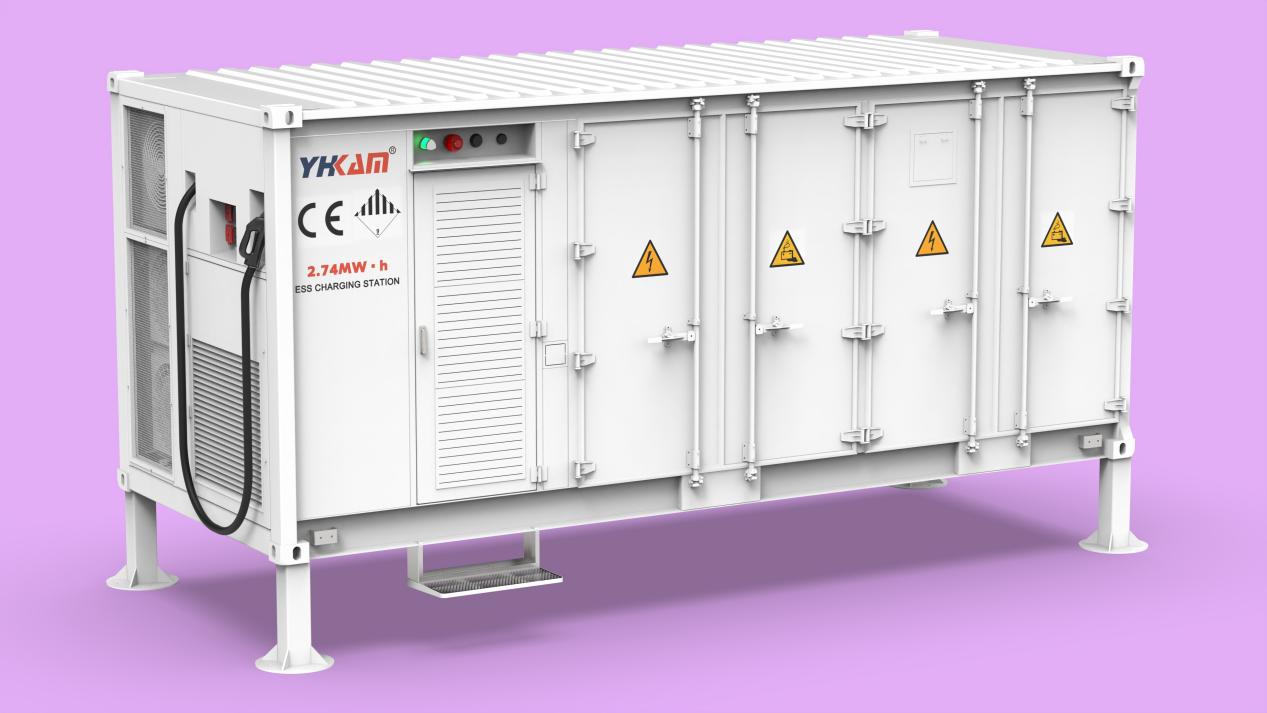

2.74MW·h岸基儲能式充電站

認證

符合CE及IEC認證

產品特點

操作簡單安全可靠(可單人在船上操作)。
占地面積小約15平方米，體積小重量輕，與PCS+工頻變壓器方案相比，體積和重量均大幅降低。（前者PCS變壓器設備體積為L600×w246×h260mm，重12000kg，本模塊設備為L910×W550×H1800mm，僅重400kg，節省了安裝占地面積和運輸費用）。
電纜線柔性連接,可適應不同的充電高度并且不受船舶在水面上的起伏波動影響。
1500A MCS兆瓦級充電系統單槍操作，改善了員工操作的安全性，并可以適用不同裝載量的船只充電。
低噪音工作，比用PCS+工頻變壓器的方式噪音下降了13dB/m，符合最嚴格的要求。
高可靠性AC-DC高頻充電模塊和DC-DC雙向模塊交直流互補充電設計，模塊故障率<0.005/年（即十年內不會超過5個模塊故障）。使用時任一個模塊發生故障時不會影響充電站的工作，輸出電流不變。

適用場景

用途

用于1000-10000噸級內河貨柜船儲能柜的岸基充電

市場

歐洲（荷蘭：阿姆斯特丹至鹿特丹港口內河航道貨物運輸）、中國（京杭大運河內河航道貨物運輸、洞庭湖采砂船項目等）

產品優勢

該產品是針對電動船充電時需要接入大功率電網供電，但很多港口碼頭在項目初期尚未配備相應基礎設施。以荷蘭鹿特丹港口為例，當前仍需將儲能柜運輸至數公里外進行充電，導致運營成本顯著增加。儲能充電站在項目推廣前期有明顯優勢，它不僅避免了試運行階段就需要投入大量資金進行電力擴容申請，也節省了相應的時間與精力成本，為項目的順利啟動提供了便利。

規格參數

類型	模塊式設計
額定輸出功率(kW)	1200kW
交流輸入功率(kW)	600KW
外形尺寸	L6058×W2438×H2591mm
整柜質量	25000kg
輸入電壓(V)	AC3φ380~400V
輸出電壓(V)	DC 700~1000V
直流輸出電流(A)	1500A
儲能電池容量	2740kW·h（672V/13簇）
可用電池容量	2460kW·h(保留10%容量可延長壽命)
電池模塊規格	組合方式：1P30S 單體規格Cell：314Ah/3.2V 電壓：96V 容量: 30.14kW·h 重量: 200kg
電池模塊數量	91Packs
充電機效率(%)	95%
功率因素	0.99
漏電保護	采用本德爾絕緣監測儀
冷卻方式	電池冷卻方式：空調冷卻；設備冷卻方式：風冷
通訊方式	CANBUS, MODBUS
保護功能	輸出短路保護,漏電保護,電池過壓超溫保護
消防系統	消防滅火罐1件(七氟丙烷,UL認證,容量40L×1)
輔助系統	包括遠程監控系統、大電流接插件和電纜、電源線纜防雷裝置、不間斷電源照明系統、警示系統等部件細節暫略。

常見問題

這款充電站的儲能容量是多少？

2.74MW·h岸基儲能式充電站具有大容量儲能特性：

儲能電量為2.74MW·h，滿足大型船舶充電需求
可以外接市電電網或光伏發電或風力發電電源
在外接電源功率僅500-600kW時，仍可輸出1200kW以上功率供船用儲能柜充電
可用電池容量為2460kW·h(保留10%容量可延長壽命)

這種大容量設計使充電站能夠高效地為多艘船舶提供充電服務，提高運營效率。

充電站適用于哪些類型的船舶？

該充電站專為特定類型的船舶設計：

用于1000-10000噸級內河貨柜船儲能柜的岸基充電
可以用于完成6臺3.376MW·h船用儲能柜的充放電測試
測試過程中能將90%的電能進行回收到儲能電池里
3.376MW·h船用儲能柜只需2.5小時即可充滿

產品在多個市場都有廣泛應用：

歐洲（荷蘭：阿姆斯特丹至鹿特丹港口內河航道貨物運輸）
中國（京杭大運河內河航道貨物運輸、洞庭湖采砂船項目等）

充電站采用半自動柔性電纜連接方式，可實現無人值守功能，提高操作便利性。

充電站有哪些安全保護功能？

我們的充電站配備了全面的安全保護功能：

輸出短路保護，防止因短路造成的設備損壞
漏電保護，采用本德爾絕緣監測儀確保用電安全
電池過壓超溫保護，防止電池因過壓或過熱而損壞
電源線纜防雷裝置，保護設備免受雷擊損害

除此之外，產品還具備以下特點：

高可靠性AC-DC高頻充電模塊和DC-DC雙向模塊交直流互補充電設計
模塊故障率<0.005/年（即十年內不會超過5個模塊故障）
使用時任一個模塊發生故障時不會影響充電站的工作，輸出電流不變
配備消防滅火罐1件(七氟丙烷,UL認證,容量40L×1)，提供消防安全保障

這些安全措施共同構成了一個全面的安全保護體系，確保人員和設備的安全。

為什么選擇2.74MW·h岸基儲能式充電站？

選擇我們的2.74MW·h岸基儲能式充電站有以下幾個重要原因：

大容量儲能 儲能電量為2.74MW·h，滿足大型船舶充電需求
靈活供電 可以外接市電電網或光伏發電或風力發電電源
高效率 充電機效率高達95%，功率因素達0.99
節省成本 在外接電源功率僅500-600kW時，仍可輸出1200kW以上功率
智能設計 充電站采用半自動柔性電纜連接方式，可實現無人值守功能

這些優勢使2.74MW·h岸基儲能式充電站成為大型電動船舶充電的理想選擇。

充電站在惡劣環境下的性能如何？

我們的充電站具有出色的環境適應性：

采用高可靠性獨立風道模塊，確保設備穩定運行
高頻變壓器隔離技術，提高設備安全性
電池冷卻方式：空調冷卻；設備冷卻方式：風冷，適應各種溫度條件
低噪音工作，比用PCS+工頻變壓器的方式噪音下降了13dB/m

產品還具備以下特點：

占地面積小約15平方米，體積小重量輕
與PCS+工頻變壓器方案相比，體積和重量均大幅降低
1500A MCS兆瓦級充電系統單槍操作，改善了員工操作的安全性
電纜線柔性連接,可適應不同的充電高度并且不受船舶在水面上的起伏波動影響

這些特性確保了充電站在各種復雜環境下都能穩定可靠地運行。
